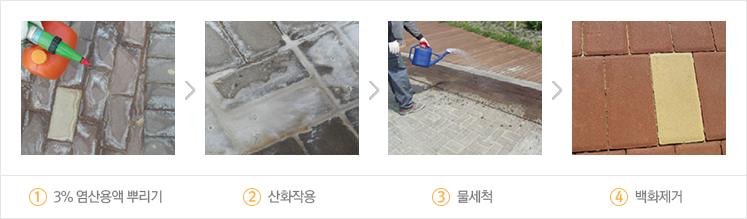

그러나 2차 백화에서 주로 볼 수 있는 탄산칼슘은 표면에 강하게 고착되어 있고 난용성이므로 브러쉬나 사포로 문질러 제거합니다. 이것이 불가능할 경우 3% 정도의 염산 용액으로 용해시킨 후 즉시 물로 닦아냅니다. 단, 염산 용액이 경화체의 모세관 내부로 침투하지 않도록 주의해야 하고 블록 표면의 빠른 건조를 위해 맑은 날에 실시하는 것이 좋습니다.

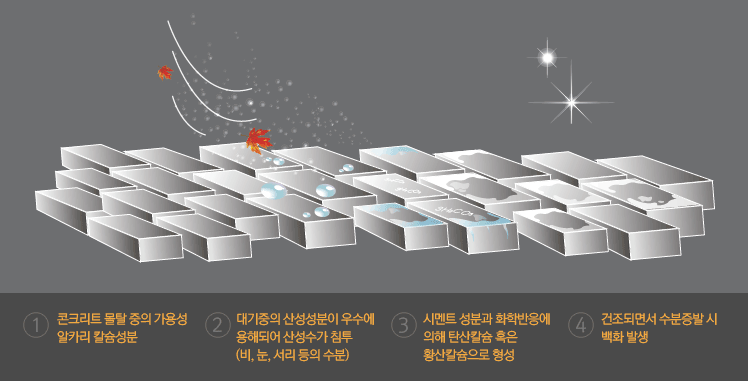

백화의 발생은 시멘트의 수화반응 과정에서 수산화칼슘을 생성하므로 백화를 근본적으로 방지할 수 있는 방법은 없고, 백화 발생조건을 억제시켜 백화 발생을 줄일 수 있습니다.

백화의 발생은 콘크리트 자체만의 문제가 아니라 위에서 언급한 바와 같이 기상조건에 따라 크게 좌우되며 특히 낮은 외기 온도로 인하여 시멘트 수화반응이 지연되고 조직이 치밀하지 못함에 따른 수분 이동의 용이함으로 배합 수에 용해된 수산화칼슘이나 알카리금속 화합물 성분의 표면 이동이 주원인이라 할 수 있습니다. 또 이것은 건물 후면 등 햇볕이 잘 들지 않는 부위나 조직이 치밀하지 못한 부분, 재료분리, 누수 부분 등에 많이 발생함을 알 수 있습니다. 따라서 동절기에 백화현상이 많이 발생되는 이유는 위와 같이 외기 온도 저하가 주원인이라 할 수 있으므로 동절기 콘크리트 제품 공사 시 온도 관리는 철저히 하는 것이 무엇보다 중요합니다.

또한 최근에는 수산화칼슘에 의한 1차 백화의 문제보다는 황산염 등에 의한 2차 백화 현상이 더 큰 문제로 대두되고 있습니다. 이것은 아황산가스의 배출 등에 의한 산성비의 영향이 크다고 할 수 있습니다.

이러한 백화현상에 대한 유지관리 대책은 화학적 부식과도 연계하여 고려하는 것이 필요하며, 콘크리트의 내구성을 저하시키는 여러 가지 요인 중에서 백화현상과 같은 부재 전반에 걸친 탈 알칼리 현상은 결국 콘크리트 구조물의 중성화를 촉진하게 됩니다. 이것은 구조물 내구성 저하의 주원인으로서 국부적인 균열보다는 오히려 더 해로울 수 있으므로 시공단계에서부터 중요한 항목으로 관리되어야 합니다.
